5V系列

5V3A

5V6A

5V10A

5V6A

5V6A

5V10A

5V10A

通道數量

(CH)

8CH/機箱

8CH/機箱

8CH/機箱

256CH/機柜

80CH/機架

256CH/機柜

80CH/機架

充放電電流(mA)

10-3000

10-6000

10-10000

10-6000

10-6000

10-10000

10-10000

充放電電壓(mV)

10～5000mV/5000～1800mV

分辨率

電壓：1mV                                 電流：1mA

精度

電壓：0.05%FS + 0.05%RD                   電流：0.05%FS + 0.05%RD

溫度檢測

范圍：-40～150℃     分辨率∶0.1℃      精度∶0.1℃

內阻檢測

范圍：0～1200mΩ     分辨率∶0.1mΩ     精度∶0.05%FS + 0.05%RD

1

工作流程控制方式

獨立/整體

2

測試電池種類

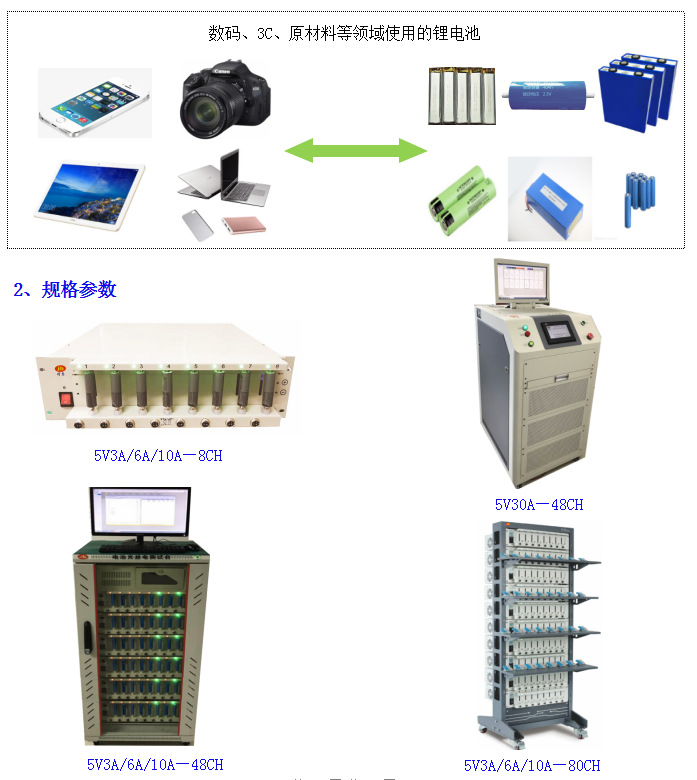

18650（28650)圓柱/軟包/方塊型鋰電池

3

恒流電流范圍

充電10~60000mA(100000mA)，放電10~6000mA(100000mA)，分辨率1mA

4

電流測量精度

±（0.05%RD+0.05%FS）

5

電壓測量范圍

0~5000mV，分辨率1mV

6

電壓測量準確度

±（0.05%RD+0.05%FS）

7

被測電池電壓范圍

充電0~5000mV，放電1800~5000mV

8

恒壓電壓設定范圍

0~5000mV

9

時間范圍

0~999分鐘/工步，精度：±0.1%

10

充電模式

恒流、恒流恒壓、恒功率充電

11

放電模式

恒流放電、恒功率放電

12

保護功能

電壓異常、電流異常、過容量報警、斷電接續、電池反接保護

13

通訊方式

RS485，波特率 57600

14

測試方式

主機和計算機通訊,完成自動測試、存儲、打印等功能

15

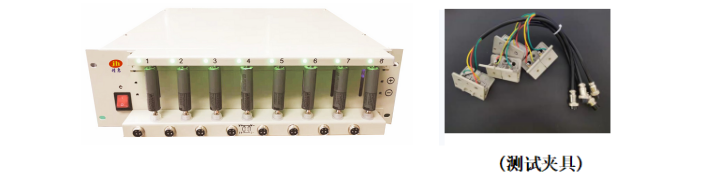

夾具形式

四線制夾具

16

工作電源

AC220V/50Hz

17

滿負荷功耗

300W(500W)

18

使用環境

環境溫度為-10℃~40℃，相對濕度不大于85%

19

尺寸

W480 H130 D450mm

20

重量

約15kg

21

電腦（選配）

4G內存、120G固態硬盤、集成顯卡、19.5寸顯示器

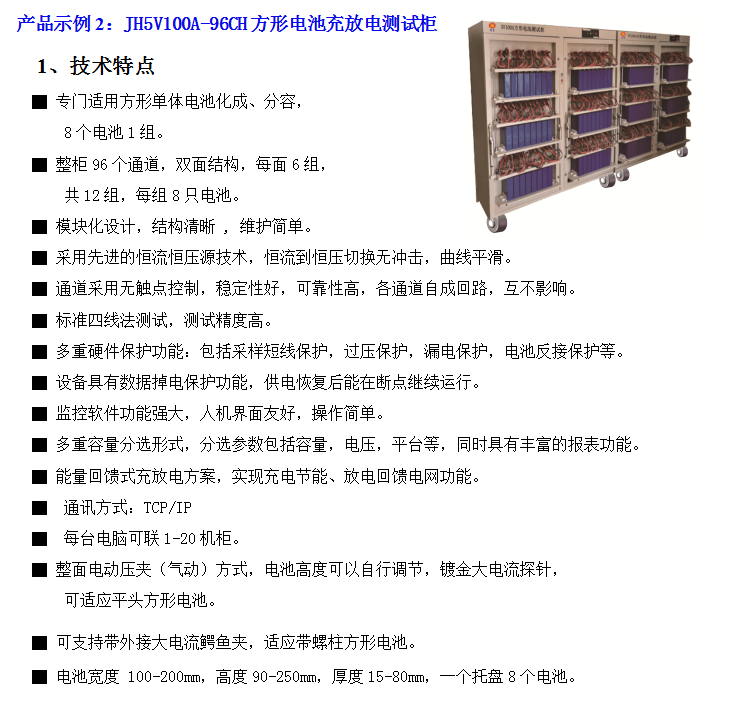

1

通道數

96CH

2

電網輸入電壓

AC380V ±10%   50HZ          三相5線制

3

電網頻率

50HZ ±5%

4

最大功耗

50KW

5

通道測量方式

標準四線法測量

6

充電恒壓模式

雙閉環硬件恒壓      Note:恒流恒壓轉換平滑，無沖擊

7

夾具開合方式

電動（氣動）開夾

10

能量

回饋

節能模式

放電能量回饋電網

11

功率因素

> 0.99

12

充電端口效率

>80%                Note:通道DC/DC端口測試數據

13

放電端口回饋效率

>85%                Note:通道DC/DC端口測試數據

14

雙向驅動模式

同步整流

15

放電回饋電網方式

同頻率同幅值

16

饋電孤島保護功能

有

17

電流

充放電電流范圍

100mA ～ 100000mA

電流分辨率

1mA

電流測量精度

±0.1%FS

18

電壓

電壓測量范圍

10mV ～ 5000mV

電壓分辨率

1mV

電壓測量精度

±0.05%FS

充電恒壓電壓設定范圍

1～4.5V

最低放電電壓

1.5V（端口電壓）

19

時間

時間范圍

任意設定

時間測量精度

±0.1%

時間分辨率

1 s

18

工作模式

恒流充電: 電壓截止or時間截止or容量截止

19

恒流恒壓充電: 電流截止or時間截止or容量截止

20

擱置: 時間截止

21

恒流放電: 電壓截止or時間截止or容量截止

22

通道保護功能

1.充電過壓保護 , 充電欠壓保護

2.放電過壓保護 , 放電欠壓保護

3.充放電電壓趨勢保護, 支持用戶自定義保護策略

4.電壓波動保護, 允許的電壓保護范圍支持用戶自定義

5.電流波動保護, 允許的電流保護范圍支持用戶自定義

6.電池反接保護，硬件保護方式

7.功率管短路保護

8.通道容量報警保護（超時保護）

9.電壓采樣掉線保護

10.電壓離群保護

11.容量離群保護

12.流程開始前開壓檢測，停止開壓超限的通道

23

整機保護功能

1.軟件可設定全局上下限保護電壓

2.設備具有停電恢復功能,脫機時間最長24小時。

3.設備報警停機后，可以從中斷位置繼續未完成的流程，而不需要從頭開始流程

4.支持脫機模式：當設備與控制電腦通訊中斷，可繼續運行流程，下位機配置保存數據，通訊恢復后可上傳檢測的數據；

24

軟件功能

1. 語言：簡體中文

2. 可記錄項目： 時間，電壓，電流，時間，容量，電量，且有相應曲線，可輸出成EXCEL文件或文本文件

3. 設置充放電測試流程，支持插入工步，刪除工步等編輯功能

4. 每個流程可編輯64個測試工步，每個循環最大循環次數為999次

5. 通過限時間、限電壓、限電流、限容量的方式準確控制每個流程的結束條件,計算化成電池充放電容量及能量參數。

6. 能夠實時繪制每節電池測試過程的動態曲線，包括電壓/時間曲線、流/時間曲線、容量/時間曲線等；可同時顯示多條曲線所有曲線可以隨意放大或者縮小，以供檢查電流或者電壓在短時間內的穩定性。

7. 在任何情況下，充放電完成后最終的統計數據和詳細數據真實反映電池的各工步的狀態，統計數據和詳細數據吻合。

8.能將來自多個測試通道的測試數據繪制在一個圖上，或者多個圖編輯在一個圖上；

9.提供軟件終身升級服務；

25

數據采集頻率

1Hz

26

通訊方式

TCP/IP

27

通訊接口

網口

28

散熱方式

強制風冷

29

精度校正周期

一年

30

校準方式

軟件自動校準   （選件）

31

本地監控電腦

配置要求：（每10臺設備對應1臺電腦）

1. 操作系統 : Windows 7 以上 中文版 語言：簡體中文

2. 中央處理器：雙核以上，不低于2.8GHz

3. 內存： 4GB以上

4. 硬盤： 500G以上可以掉電接續

5. 光驅： 24倍速以上

6. 顯示器：17英寸以上液晶顯示器

7. 雙網卡

8. 網口

32

設備運行條件

環境溫度：10-35℃；
相對濕度：≤80%；

壓縮空氣：不小于 0.8MPa

大氣壓強：700±50mmHg；

無強電磁場干擾和腐蝕性氣體侵蝕；

應安裝有良好的安全地線。

33

外形尺寸(長 × 寬 × 高）

2300mm × 900mm × 1800mm
