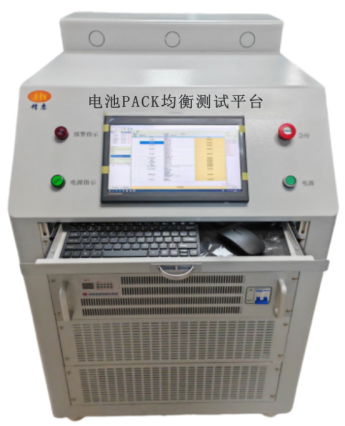

一、概述 本設備主要用于電池模組、電池包電壓失衡修復。將待均衡電芯接入后，手動設置電池類型、均衡終止電壓、均衡電流、保護參數（如單體過壓保護值、單體欠壓保護值、單體過溫保護值、充電過流保護值等），參數設置完成后，設備根據均衡條件自動完成每個通道的充電或放電分配，在均衡過程中，若電芯電壓已經達到均衡終止條件，則該通道進入待機狀態，其它通道繼續執行充放電，直至所有電芯均達到均衡終止條件為止。 二、主要測試功能 1）支持1-32串以?xún)?nèi)任意串?dāng)?shù)的電芯（鈦酸鋰、鐵鋰、三元等）充放電均衡。 2）支持電池組單體電壓檢測，檢測范圍1-5V，精度±0.1%FS。 3）單通道滿足最大20A充放電均衡電流，均衡電流大小需可進行手動設置。 4）具備過充保護、過放保護、極性反接、短路、交流輸入過壓/欠壓等保護功能。 5）采用受控的均衡方式，通過檢測電池的單體壓差，大于設定的值后開始均衡。 6）支持上位機屏幕顯示電池組狀態、參數、每節單體實時電壓、每個電芯充放電電流等。 7）具備獨立的溫度測量，可設置溫度過溫保護值。 8）系統具備測試數據管理功能，支持測試數據檢索查詢功能。 PACK均衡測試平臺采用模塊化設計，即一個具有完備功能的受控的充放電模塊對應單體電池，并采用專有的充放電控制技術，保證單體電池快速充電和快速放電的要求，實現鋰電池實時在線健康管理調節，從而大大提高動力鋰電池組的循環使用壽命。 支持對單體電池電壓的實時檢測和監控，充電能量的自動測算。采用多重保護，確保電池及充電機本身的安全。同時支持流程編輯功能，便于對電池進行容量核定，荷電狀態設置。適用于磷酸鐵鋰系、三元鋰系、鈦酸鋰系等鋰電池充放電；具有32個通道；恒流充/放電電流 1～20A 可設、輸入為 220VAC。

一、供電要求 1. 支持輸入電壓范圍：12 V。 2. 每塊板耗電電流最大0.3A。 二、輸出電阻 1.最小可設定電壓采集通道數：25 CH。 2.電壓輸入范圍：DC：0~60V ，分辨率1mV。 三、通信接口 1. 采用RS485通信 2. 通信波特率為9600bps。 四、實物說明 五、通訊協議 1、 RS485通訊接口，異步半雙工通訊模式。 2、 通訊波特率9600bps。 3、 數據格式： 8個數據位、無校驗位、1個停止位。 4、 報文格式說明：   報文格式：設備地址碼 + 00H + 07H + 02H + 00H +  00H +  CRC低位 + CRC高位   功能碼 ：07H     例： 讀取設備地址1 多路電壓      上位機以16進制發送：01 00 07 02 00 00 A1 7E 等待2秒鐘 ( 因?yàn)椴杉?5路需要時間 )   下位機返回： 01 03 E8 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 90 DA     數據解析說明：   01 ------設備地址   25路電壓數據，每?jī)蓚€(gè)字節1個通道   03 E8 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00   03 E8  表示第1通道電壓值   轉換10進制  = 1000mV   90 DA   CRC16校驗位   4.2  修改板卡地址  功能碼 ：09H 修改設備地址1 地址為3 報文格式：設備地址碼 + 00H + 09H + 02H + 00H + 03H  +  CRC低位 + CRC高位   例：上位機以16進制發送：01 00 09 02 00 03 E3 97  下位機無應 DB50 插頭腳位定義 腳位 定義 腳位 定義 腳位 定義 1 AI1 19 AI10 37 AI91 2 AI1GND 20 AI10GND 38 AI19GND 3 AI2 21 AI11 39 AI20 4 AI2GND 22 AI11GND 40 AI20GND 5 AI3 23 AI12 41 AI21 6 AI3GND 24 AI12GND 42 AI21GND 7 AI4 25 AI13 43 AI22 8 AI4GND 26 AI13GND 44 AI22GND 9 AI5 27 AI14 45 AI23 10 AI5GND 28 AI14GND 46 AI23GND 11 AI6 29 AI15 47 AI24 12 AI6GND 30 AI15GND 48 AI24GND 13 AI7 31 AI16 49 AI25 14 AI7GND 32 AI16GND 50 AI25GND 15 AI8 33 AI17 16 AI8GND 34 AI17GND 17 AI9 35 AI18 18 AI9GND 36 AI18GND    注：每路為獨立接線，DI1GND與DI2GND不連通

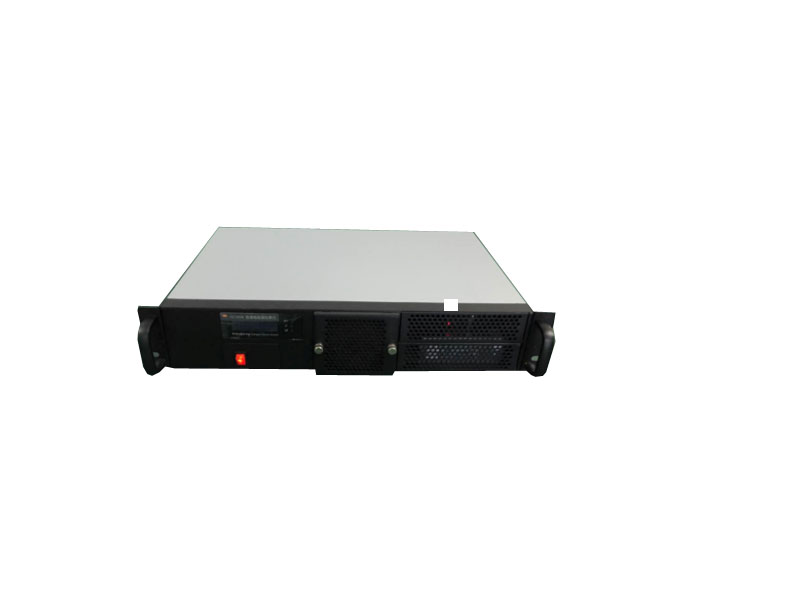

一、供電要求 1. 支持輸入電壓范圍：12V。 2. 每塊板耗電電流最大0.3A。 二、輸出參數 1. 頻率輸出：100HZ~150KHZ。 2. 占空比可調：1-99% 3. 方波輸出電壓幅值：0~24Vpp。 三、 輸入?yún)?shù) 1. 頻率輸入：100HZ~150KHZ 2. 占空比輸入：1-99% 3. 電壓幅值：0-60Vpp 四、通信接口 1. 采用RS485通信 2. 通信波特率為9600bps。 五、實物說明             六、通訊協議 1、 RS485通訊接口，異步半雙工通訊模式。 2、 通訊波特率9600bps。 3、 數據格式： 8個數據位、無校驗位、1個停止位。 4、 報文格式說明：   4.1設置PWM輸出頻率、占空比、幅值： 報文格式：設備地址碼 + 00H + 功能碼(0BH) + 數據長度(06H) + 頻率數據高位 + 頻率數據次高位 + 頻率數據低位 + 占空比 + 電壓幅值數據高位 + 電壓幅值數據低位+ CRC低位 + CRC高位   例： 設置設備地址1輸出 PWM輸出頻率1000HZ、占空比50、幅值5Vpp        上位機以16進制發送：01 00 0B 06 00 03 E8 32 13 88 DB 48   下位機回復文本字符串：OK  表示設定成功     4.2 讀取外部輸入PWM輸出頻率、占空比、幅值： 報文格式：設備地址碼 + 00H + 功能碼07H + 數據長度（02H） +  00H  +  00H  + CRC低位 + CRC高位   例： 讀取設備1  上位機以16進制發送：01 00 07 02 00 00 A1 7E   下位機返回?cái)?shù)據說明   01 00 27 10 01 F4 00 03 E8 5D BC          01----設備地址  00 27 10     頻率   轉10進制  10000HZ          01 F4       占空比  轉10進制 500    500/10=50.0  即占空比50%  00 03 E8    外部PWM幅值  轉10進制  5000mVpp  5D BC      CRC16校驗位   4.3 修改板卡地址： 報文格式：設備地址碼 + 00H + 功能碼09H + 數據長度（02H） +  00H  +  新地址  + CRC低位 + CRC高位   例： 將板卡1 地址改成 2 上位機以16進制發送：01 00 09 02 00 02 22 57   第6個字節02為新的板卡地址 下位機回復文本字符串：OK  表示修改成功
